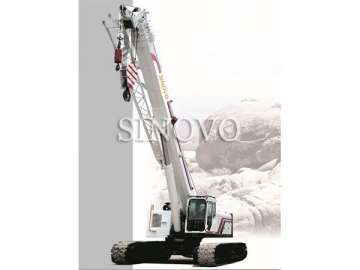

Grua telescópica
Funções da grua telescópica

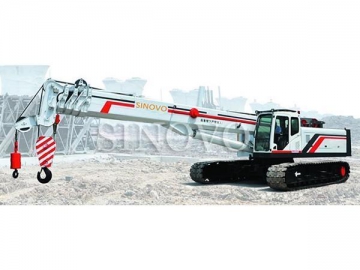

Grua telescópica é um novo tipo de equipamentos de construção da nova geração. A nossa lagarta com lança telescópica é um equipamento de elevação de alta precisão que preenche a lacuna no mercado doméstico.

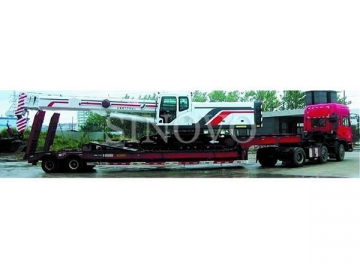

A grua telescópica vem com uma lança de fácil montagem e desmontagem e garante uma operação de elevação segura e confiável. Chassi de esteira pode ser usado em vários campos de trabalho, com menor pressão para a terra, sendo mais conveniente para levantamento de carga. Nosso equipamento de elevação possui uma lança telescópica flexível que permite instalação rápida em vários tipos de espaços. Ele é normalmente usado para substituir o guindaste auto e grua de lança treliçada com maiores tonelagens. A grua telescópica é aplicada em espaços como interior de túnel, debaixo da ponte ou outras áreas altas semi fechadas. Esta grua de lança telescópica possui uma trilha expansível que contribui para transporte conveniente e desempenho estável.
| Dados técnicos SQ250A | |||||
| Item | Un idade | Dados | |||
| Capacidade máxima de elevação | t | 25 | |||
| Alcance | m | 3 | |||
| Alcance máximo | 8 | ||||
| Velocidade máxima de levantamento da corda simples da lança principal | m/min | 99 | |||
| Velocidade máxima de levantamento da corda simples da lança | m/min | 92 | |||
| Tempo telescópico (estender/encolher) | s | 56/38.5 | |||
| Tempo do movimento do braço (subir/descer) | s | 43/35 | |||
| Dimensão total | Comprimento total | m | 12.955 | ||
| Largura total | m | 3/4.2 | |||
| Altura total | m | 3 | |||
| Velocidade de rotação | rpm | 1.79 | |||
| Comprimento de aterramento da esteira ×calibre | mm×mm | 4300×3600 | |||
| Capacidade de inclinação | 40% | ||||
| Transmissão | Transmissão hidráulica total | ||||
| Velocidade de deslocamento | km/h | 3.2 | |||
| Peso total | t | 37 incluindo contrapeso | |||
| Motor | Motor Cummins | ||||
| Velocidade de rotação/Saída do motor | Kw/rpm | 137/2200 | |||
| Sistema principal para lança | Braço telescópico | Braço telescópico básico | m | 10.2 | |
| Comprimento máximo do braço telescópico | m | 30 | |||
| Lança | Lança básica | m | 6.5 | ||
| Ângulo de instalação da lança | ° | 0,15 | |||
| Extensão de elevação da lança | 1 | ||||

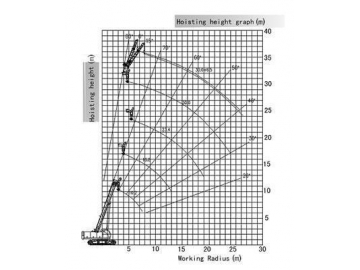

Notas de diagrama de cargas SQ250A
1. A capacidade de carga está em conformidade com as normas GB3811-2008.
2. A carga nominal no diagrama é baseada nas circunstâncias em que o guindaste trabalha no terreno firme e plano e o valor máximo permitido em condições de trabalho ideais.
3. A unidade no diagrama é em tonelada e o valor é inclui o gancho e a linga de carregamento.
Peso do gancho:
25t —0.285t
2.5t —0.0553t
4. O contrapeso é 10t.
5. O ângulo máximo de elevação da lança é de 80°.
6. Velocidade do vento para a operação da lança é 10m/s.
7. O valor nominal mínimo está na parte lateral.
| Dados técnicos SQ350A | ||||
| Item | Unidade | Dados | ||
| Carga nominal máxima | t | 35 | ||
| Comprimento do braço telescópico | m | 10.5 ～ 39.2 | ||
| Comprimento da lança | m | 6.5 | ||
| Comprimento do braço telescópico ＋ Comprimento máximo da lança | m | 39.2 ＋ 6.5 | ||
| Ângulo de elevação do braço telescópico treliçada | ° | -2 ～ 80 | ||
| Velocidade de funcionamento | Velocidade de cabo de aço | Levantamento | m/min | 120 |
| Abaixamento | m/min | 120 | ||
| Velocidade de rotação (rpm) | r/min | 0 ～ 2.0 | ||
| Velocidade de deslocamento | Km/h | 0 ～ 2.8 | ||
| Velocidade de deslocamento (km/h) | t | 3.4 (corda simples ) | ||
| Capacidade de inclinação | % | 40 | ||
| Motor | 1 | Cummins 6BTAA5.9-C205 | ||
| Velocidade de rotação/Saída do motor | Kw/rpm | 153/2200 | ||
| Peso total | t | 47.5 incluindo contrapeso | ||
| Qualidade do contrapeso | t | 13 | ||
| Dimensão total | mm | 12600 × 4500 × 3000 | ||
1. Nossa grua telescópica está em conformidade com as normas de GB3811-2008.
2. Carga nominal no diagrama refere-se ao valor máximo admissível nas condições ideias em que a grua trabalha em superfícies duras ou macias.
3. A unidade no diagrama é em tonelada e o valor é inclui o gancho e a linga de carregamento.
4. O contrapeso é 13t.
5. Ângulo máximo da lança é de 80°.
6. Velocidade do vento para a operação da lança é 10m/s.

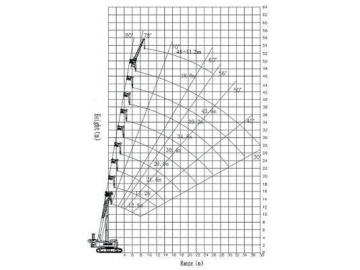

| Dados técnicos SQ500A | ||||
| Item | Unidade | Dados | ||
| Capacidade máxima de elevação | t | 50 | ||
| Braço telescópico | m | 10.8-38 | ||
| Lança | m | 7.5 | ||
| Comprimento máximo do braço telescópico + lança | m | 38 | ||
| Ângulo do braço telescópico | ° | -2 ～ 78 | ||
| Velocidade de trabalho | Velocidade da corda | Elevar | m/min | 130 |
| Abaixar | m/min | 130 | ||
| Balanço | r/min | 0 ～ 1.8 | ||
| Deslocamento | Km/h | 0 ～ 2.4 | ||
| Extensão máxima | 12 | Corda simples (t) | 5 | |
| Capacidade de inclinação | % | 40 | ||
| Velocidade de rotação/Saída do motor | Kw/rpm | 155/2300 | ||
| Motor | / | Motor Cummins | ||
| Peso da máquina | t | 57.8 Incluindo Contrapeso | ||
| Contrapeso | t | 18 | ||
| Dimensão total | mm | 13914 × 4760 × 3020 | ||
| Pressão no solo | Kg/cm ² | 0.7 | ||
1. Capacidade de carregamento está em conformidade com as normas da GB3811-2008.
2. A carga nominal no diagrama é baseada nas circunstâncias em que o guindaste trabalha no terreno firme e plano e o valor máximo permitido em condições de trabalho ideais.
3. A unidade no diagrama é em tonelada e o valor é inclui o gancho e a linga de carregamento.
Peso do gancho:
50t —0.575t
5t —0.11t
4. O contrapeso é 18t.
5. O ângulo máximo de elevação da lança é de 78°.
6. Velocidade do vento para a operação da lança é 10m/s.
7. O valor nominal mínimo está na parte lateral.

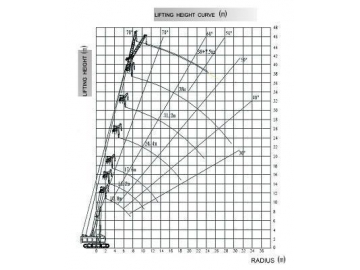

| Dados técnicos SQ1000A | |||
| Item | Unidade | Dados | |
| Carga nominal máxima | t | 100 | |
| Momento de carga máxima | t.m | 345 | |
| Comprimento do braço telescópico | m | 12.8 ～ 48 | |
| Forma seccional do braço telescópico | Tipo U | ||
| Comprimento da lança | m | 11.2 | |
| Ângulo do braço telescópico | ° | -2 ～ 80 | |
| Velocidade de trabalho | Velocidade de corda simples | m/min | 112.5 |
| Velocidade de rotação | r/min | 1.8 | |
| Velocidade de deslocamento | Km/h | 0.8/1.85 | |
| Tempo de levantamento do braço telescópico | s | 70 | |
| Carga máxima de corda simples | t | 7.1 | |
| Capacidade de inclinação | % | 40 | |
| Motor | / | Cummins LSle310.31 | |
| Velocidade de rotação/Saída do motor | Kw/r/min | 228/2200 | |
| Contrapeso | t | 32 | |
| Peso do material rodante | t | 15 | |
| Ângulo de cabine de lançamento | ° | 0 ～ 20 | |
| Peso total | t | 125 | |
1. Nossa grua telescópica está em conformidade com as normas de GB3811-2008.
2. Carga nominal no diagrama refere-se ao valor máximo admissível nas condições ideias em que a grua trabalha em superfícies duras ou macias.
3. A unidade no diagrama é em tonelada e o valor é inclui o gancho e a linga de carregamento.
4. Velocidade do vento para a operação da lança é 10m/s.
