Torno fresadora CNC para cilindros de laminação

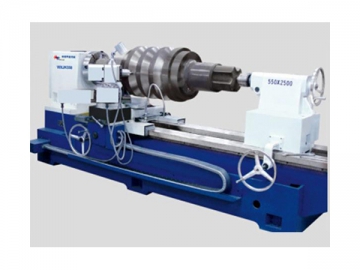

Apresentação da máquina
A máquina ferramenta CNC modelo WXK-500C que também é conhecida como máquina operatriz, é um equipamento versátil multifuncional, que efetua operações de chanfragem, fresagem e marcação dentro do mesmo procedimento de trabalho. A máquina-ferramenta WXK-500C caracteriza-se por alta precisão, alto grau de automação, eficiência elevada e boa segurança e confiabilidade.
Esta máquina-ferramenta CNC WXK-500C é construída com uma estrutura de três guias. A sua largura é de 910mm e a aua parte de base chega a 810mm, garantindo uma elevada rigidez e resistência a abrasão. Isso garante que esta máquina operatriz WXK-500C possa efetuar fresagem em rolos de aço e rolos de carboneto de tungstênio em alta velocidade.
A usinagem é realizada com elevada eficiência, fresamento de 1 anel de ranhura é realizado em cerca de 15 minutos, a marcação e fresagem é realizada em cerca de 10 minutos ou menos.
Ângulo de sulco de nervura transversal na gama padrão pode ser escolhido em qualquer ranhura vazia.
Características técnicas| Diâmetro máximo do rolo | 500mm |
| Diâmetro mínimo do rolo | 50mm |
| Comprimento máximo do rolo | 2500mm |
| Comprimento máximo da superfície do rolo | 1800mm |
| Gama de ranhura de nervura transversal | Φ6~Φ50 |
| Diâmetro do mandril do fuso do cabeçote | 400mm |
| Velocidade do fuso das ferramentas | 0~600rpm |
| Velocidade do fuso da peça de trabalho | 0~30rpm |
| Potência de direção do fuso de marcação | 2.2kW |
| Marcação da velocidade do fuso | HDK85 12000r/min |
| Potência do motor da bomba de refrigerante | AB25-90W |
| Sistema de controle digital | Siemens 808D |
| Fuso de servo motor de torque máximo Siemens | Eixo X 2.0Kw; eixo Y 2.5Kw; eixo Z 2.0Kw; eixo A 3.5Kw |
| Medição do comprimento da grade | 2000mm |
| Unidade mínima de configuração de programação | 0.001 |
| Alimentação mínima para ferramentas | 0.001mm |
| Peso máximo da peça de trabalho | 4000kg |
| Potência da máquina | 380V, 60HZ, 15KVA |
| Tamanho da máquina | 4500*1800*2000mm |
| Tamanho da embalagem | 4870*1930*2000mm |
| Peso líquido | 6500kg |
| Peso bruto | 7000kg |
Nota: Os dados acima referem a versão padrão da configuração; O sistema de controle e o sistema servo podem ser selecionados de acordo com as necessidades dos usuários.
Padrões nacionais e industriais adotados| Nº | Nº de Padrão | Títulos de padrões | Observação |
| 1 | Q/320611AHX01.1-2014 | Termos tecnológicos para rosca de fio de rolo de aço da máquina CNC | Realizado |
| 2 | Q/320611AHX01.2-2014 | Teste de precisão para rosca de fio de rolo de aço da máquina CNC | Realizado |
| 3 | JB/T 54201-1994 | Regulação geral da classificação de qualidade para máquina de corte de metal | Realizado |
| 4 | GB/T 9061-2006 | Especificações técnicas gerais da máquina de corte de metais | Realizado |
| 5 | GB/T 25376-2010 | Especificações técnicas gerais de peças mecânicas de máquina de corte de metal | Realizado |
| 6 | GB/T 25373-2010 | Especificações técnicas gerais para montagem de máquina de corte de metal | Realizado |
| 7 | GB1499.2-2007 | Precisão da barra com nervuras laminadas a quente reforçada com concreto | Cumprido |
| 8 | JB/T 10274-2001 | Especificações técnicas gerais do servomotor de máquina CNC | Cumprido |
| 9 | JB/T 10273-2001 | Especificações técnicas gerais do motor do fuso da máquina CNC | Cumprido |
| 10 | JB/T 10276-2001 | Especificações técnicas gerais da unidade de servo-accionamento da máquina CNC | Cumprido |
| 11 | JB/T 10275-2001 | Especificações técnicas gerais da unidade de transmissão do fuso da máquina CNC | Cumprido |
| 12 | GB/T 17421.1-1998 , GB/T 17421.2-2000 , GB/T 17421.4-2009 | Regras gerais para testar máquina | Realizado |
| Nº | Nome | Modelo | Unidade | Fabricante |
| 1 | Sistema de controle CNC | Sinumerik 808D | 1 | SIEMENS . GERMANY |
| 2 | Servo motor | 1FL6067 | 2 | SIEMENS . GERMANY |
| 1FL6090 | 1 | |||
| 1FL6092 | 1 | |||
| 3 | Motor elétrico | HDK85 | 1 | HUADIAO JIANGSU |
| 4 | Conversor de frequência | 2.2kW | 1 | DELTA TAIWAN |
| 5 | Rolamento principal | 1 | NACHI.JAPAN | |
| 6 | Parafuso de esfera | 1 | YIGONG CHINA | |
| 7 | Guia linear | 1 | YIGONG CHINA | |
| 8 | Elementos elétricos principais | SCHNEIDER |
| Nº | Nome | Tamanho | Objetivo | Quantidade | Fabricante |
| 1 | Barra de corte de fissão | Φ8~Φ25 | Ferramenta de corte de fresa | 18 | Nantong weixing |
| 2 | Barra de corte de furos | Φ28~Φ40 | Inserção de broca de ferramenta | 8 | Nantong weixing |
| 3 | Assento de cabo | Universal | Ferramenta de corte de barra de fresa | 5 | Nantong weixing |
| 4 | Bloco de suporte | Φ8~Φ40 | Suporte de barra de corte | 13 | Nantong weixing |
| 5 | Broca de ferramenta | Φ8~Φ40 | Fresamento | 26 | Nantong weixing |
| 6 | Ferramenta de corte de fresa de entalhe | Φ6×80 | Fresamento | 1 | Nantong weixing |
| 7 | Fresadora de escultura | Φ8×80 | Fresamento | 1 | Nantong weixing |
| Nº | Nome | Tamanho | Objetivo | Quantidade | Observação |
| 1 | Chave inglesa hexagonais | 1.5mm~10mm | Ajuste | 1 conjunto | |
| 2 | Chave inglesa de ponta dupla | 32×36mm | Inserção de broca de ferramenta | 1 | |
| 3 | Chave inglesa de ponta dupla | 24×27mm | Inserção de broca de ferramenta | 1 | |
| 4 | Chave de anel de compensação dupla | 10×12mm | Ajuste | 1 | |
| 5 | Chave inglesa | Dedicado | Inserção de broca de ferramenta | 1 | |
| 6 | Chave de bloqueio | 5" | Broca de ferramenta afiada | 1 | |
| 7 | Parafuso de dimensionamento | 120mm | Instalação | 6 | |
| 8 | Parafuso de fundação | M24 | Instalação | 6 | |
| 9 | Retificadoras universais | 1 |
O aço usado na fabricação do corpo desta máquina-ferramenta é submetido ao tratamento de envelhecimento ou recozimento.
Os trilhos de suporte são tratados por têmpera de frequência intermédia para aumentar a resistência à abrasão da superfície. Um trilho de guia linear é usado para alimentação lateral para reduzir a fricção e garantir alta velocidade e precisão. Em condições normais o trilho de guia pode ter uma vida útil de 10 anos.
Montagem de ferramenta da máquina no mecanismo de corte de alinhamento manual e o movimento longitudinal com tela digital, garante a precisão de deslocamento de ranhura de troca manual e garante a segurança do operador na operação de troca de faca de corte.
O painel de controle usa sistema 808D SINUMERIK, tela LCD, e pode controlar qualquer dos três eixos de ligação. O sistema servo da máquina-ferramenta e os eixos são acionados por um motor independente. O sistema possui boa qualidade dinâmica, implementação do sistema servo selecionado de alta precisão, boa confiabilidade, forte capacidade anti-interferência, velocidade de resposta rápida.
Nossa máquina-ferramenta possui um painel de controle digital que pode processar todos os padrões internacionais tais como: padrão chinês GB, britânico BS, japonês JIS, americano ASTM, Índia IS, padrão internacional ISO 6935-2 e padrão local dos clientes.
A máquina-ferramenta tem a operabilidade, manutenção e bom desempenho de segurança, não causa poluição do meio ambiente e não prejudica a saúde do corpo humano.
Documentos técnicos fornecidos
Especificações da máquina (Incluindo as instruções de operação) em 2 cópias
Dados técnicos do sistema CNC SIEMENS 808D em 1 cópia
Certificado em 2 cópias
Lista de embalagem em 2 cópias
