Guindaste de torre, PT4810

Solicite uma cotação

Sobre nós: http://bubblefilmwrap.com.br/4-5-cooling-tower.html

, PT4810

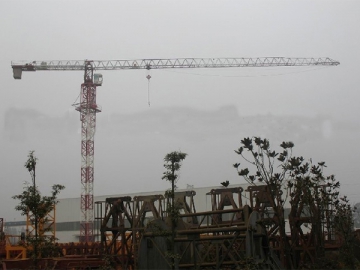

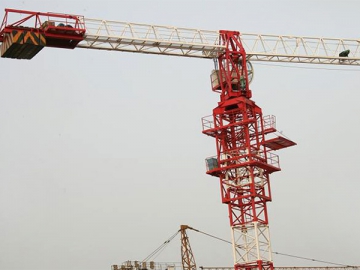

O guindaste de torre flat top PT4810 tem braço de suporte horizontal, rotação no topo e alavancagem hidráulica. O comprimento máximo da lança da grua de construçãoé de 48m. O momento de carga é de 540 KN.m, e a altura independente é de 30m, e pode chegar a uma altura máxima de 120m (2 talhas) com acessórios.

Sem peso balançado e âncora, a grua giratória flat top pesa 21.41t e tem uma capacidade total de 25.1 Kw. Com os parâmetros avançados, desempenho estável e excelente qualidade, o guindaste sem cabeça de torre PT4810 é uma ótima escolha para pequenas e médias empresas de construção. O guindaste de torre tipo plano apresenta dispositivos de segurança avançados e é de fácil manutenção.

1. Especificações gerais do guindaste de torre tipo plano

Item	Desempenho	Parâmetros
1	Carga máxima	4t
2	Comprimento máximo da lança	48m
3	Extremidade da carga	1.0t
4	Altura independente	30m
5	Altura máxima	120m
6	Tamanho da secção do mastro	1.5×1.5×2.2m
7	Material da secção do mastro	Todas as secções do mastro são manganês Q345B, aço do ângulo ∠ 160×12 ; lança é Q345B.

2. Principais parâmetros da grua torre flat top

Item		Unidade	Ampliação
			α=2	α=4
Momento de carga nominal		KN. m	540
Carga máxima		t	2	4
Raio de trabalho		m	3 – 48
Carga no raio máximo		t	1.0
Raio na carga máxima		m	27.3		14.79
Altura de elevação	Independente	m	30
	Anexada		120		60
Tamanho externo de todo guindaste	Chassis	m	6.0×6.0
	Altura total do guindaste		Independente		38.284
			Anexada		128.284
	Extremidade da lança para o centro de rotação		48.74
	Extremidade da lança balanceada para o centro de rotação		11.425
Peso total do todo guindaste	Independente	t	21.41
	Anexada	t	46.36
Peso balanceado		t	8.0
Outros	Potência total do motor	Kw	25.1
	Grau de trabalho a uma altura máxima	Grade	≤6
	Temperatura de trabalho permitida	℃	-20 ~ 40

3. Desempenho de carga do guindaste de torre tipo plano

3.1 tabela de carga
Tabela de carga de 4 talhas

Radio (m)	3-14.79	15	16	17	18	19	20
Carga (t)	4	3.94	3.67	3.44	3.23	3.04	2.87
Radio(m)	21	22	23	24	25	26	27
Carga (t)	2.72	2.58	2.45	2.34	2.23	2.13	2.04
Radio(m)	28	29	30	31	32	33	34
Carga (t)	1.95	1.87	1.80	1.73	1.67	1.61	1.55
Radio(m)	35	36	37	38	39	40	41
Carga (t)	1.50	1.45	1.40	1.35	1.31	1.27	1.23
Radio(m)	42	43	44	45	46	47	48
Carga (t)	1.19	1.15	1.12	1.09	1.06	1.03	1.00

Tabela de carga de 2 cargas

Radio(m)	3-27.3	28	29	30	31	32	33
Carga (t)	2	1.94	1.86	1.79	1.72	1.66	1.60
Radio(m)	34	35	36	37	38	39	40
Carga (t)	1.54	1.49	1.44	1.39	1.35	1.30	1.26
Radio(m)	41	42	43	44	45	46	47
Carga (t)	1.23	1.19	1.15	1.12	1.09	1.06	1.03
Radio(m)	48
Carga (t)	1.00
